Дизельная электростанция это?

Дизель-генератор (резервный, основной источник) это?

Дизельная электростанция — источник электроснабжения, представляющий собой установку, преобразующую механическую энергию вращения коленвала дизельного двигателя внутреннего сгорания в электрическую энергию, вырабатываемую генератором переменного тока (альтернатором).

В литературе обычно для обозначения менее мощных автономных дизельных источников электроснабжения используют термин дизельный генератор (ДГ), для более мощных — дизельная электростанция (ДЭС). Также используются названия дизель генераторная установка (ДГУ) и дизель электрическая установка (ДЭУ).

Принцип работы дизель-генератора

В результате возгорания сжатого дизтоплива образуется энергия расширения газов. В процессе переработки этой энергии с помощью кривошипно-шатунного механизма, появляется механическая энергия вращения коленчатого вала. Начинает двигаться ротор генератора. При вращении ротора возбуждается электромагнитное поле, в результате чего создается электродвижущая сила (сокращенно — ЭДС). ЭДС создает исходящее напряжение. Это напряжение, стабилизируемое с помощью устройства управления, подается конечному пользователю.К основным составным частям дизель генератора (дизельной электростанции) относятся:

• дизельный двигатель с подсистемами его жизнеобеспечения(подача топлива, воздуха, охлаждение);
• синхронный или асинхронный генератор переменного тока — альтернатор;
• система автоматического управления, мониторинга и контроля дизель генератора;
• рама (тент-каркас, кожух, контейнер) на которой крепится все оборудование, и которая может выполнять дополнительные функции (защита от воздействия внешней среды, шумопоглощение и т.д.)

Двигатели, применяемые в дизель-генераторах

Одни из основных отличий двигателей, которые связаны с их мощностью и определяют их использование в дизель генераторах различной производительности, касаются систем охлаждения и подачи воздуха.

Так по способу охлаждения различают двигатели:

• воздушного охлаждения (применяются в дизель генераторах малой мощности);
• жидкостного охлаждения (применяемые жидкости — вода, тосол и т.п.)

По способу подачи воздуха различают двигатели:

• без турбонаддува;
• с турбонаддувом (турбокомпрессор нагнетает воздух в камеру сгорания двигателя, используя привод от выхлопных газов дизеля);
• с турбонаддувом и промежуточным охлаждением наддувочного воздуха.

По сравнению, например, с бензиновыми генераторами, использование дизельных двигателей в составе дизель генераторов имеет ряд преимуществ: меньшая стоимость и расход топлива (т.е. более высокая производительность), больший ресурс, относительно более высокая пожаробезопасность. Эти факторы особенно важны в случае долговременного применения дизельной электростанции в качестве основного автономного источника электроснабжения, а также при частом и продолжительном подключении ее в качестве резервного источника.

Ведущими мировыми производителями двигателей, используемых в дизель генераторах, являются Cummins (США-Великобритания), Deutz (Германия), Perkins (Великобритания), Doosan (Южная Корея), TSS- Diesel (Китай). Среди отечественных производителей можно отметить надежную продукцию Ярославского (ЯМЗ) и Минского моторного заводов (ММЗ) что поставляется в составе серии АД.

Генераторы переменного тока

Генераторы переменного тока, называемые также альтернаторы, служат для преобразования посредством электромагнитной индукции механической энергии вращения в электрическую. Различают синхронные и асинхронные генераторы. Дизель генераторы могут быть однофазные или трехфазные. Выбор однофазной или трехфазной установки зависит от фазности потребителей и равномерности распределения нагрузки между ними. В трехфазных дизель генераторах перекос нагрузки между фазами обычно не должен превышать 25 %.Класс защиты генераторов обозначается двумя буквами (IР) и двумя цифрами.

Первая цифра означает:

2 — защита от касания пальцами и от проникновения твердых посторонних предметов диаметром более 12 мм;

4 — защита от касания инструментом, пальцами или проволокой диаметром более 1 мм, защита от проникновения твердых посторонних частиц диаметром более 1 мм;

5 — полная защита от касания вспомогательными средствами любого типа и от проникновения пыли.

Вторая цифра:

3 — защита от струй воды, падающих под углом до 60 градусов от вертикали;

4 — защита от струй воды, падающих под любым углом.

Ведущие марки на мировом рынке генераторов переменного тока Stamford (Великобритания), Mecc Alte (Италия), Leroy Sommer (Франция) и TSS-SA (Россия)

Исполнение дизель-генераторов

Дизель генераторы выпускаются в разнообразных исполнениях, в соответсвии со специфическими требованиями заказчиков. Наиболее часто встречаются следующие исполнения.

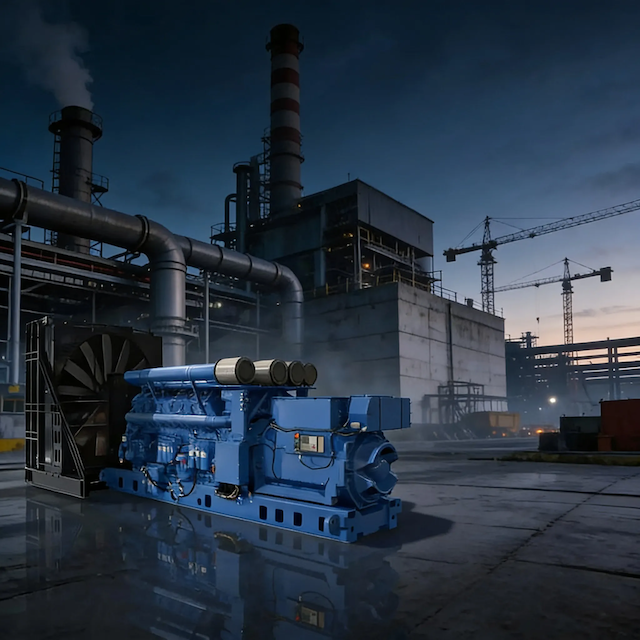

• дизельные генераторы на раме
• дизельные генераторы в кожухе
• Дизельные генераторы в блок-контейнере
• Дизельные генераторы в кожухе на шасси
